YUKEN油研先導式系列電磁操作方向閥DSHG系列規格型號
發布時間：2026-06-06 10:09:21 最后更新：2026-06-06 10:16:18
DSHG 系列是 YUKEN 油研生產的電磁控制先導式換向閥（電液換向閥），由電磁先導閥和先導式從動閥組成，適用于高壓大流量液壓系統。以下是完整規格型號信息：

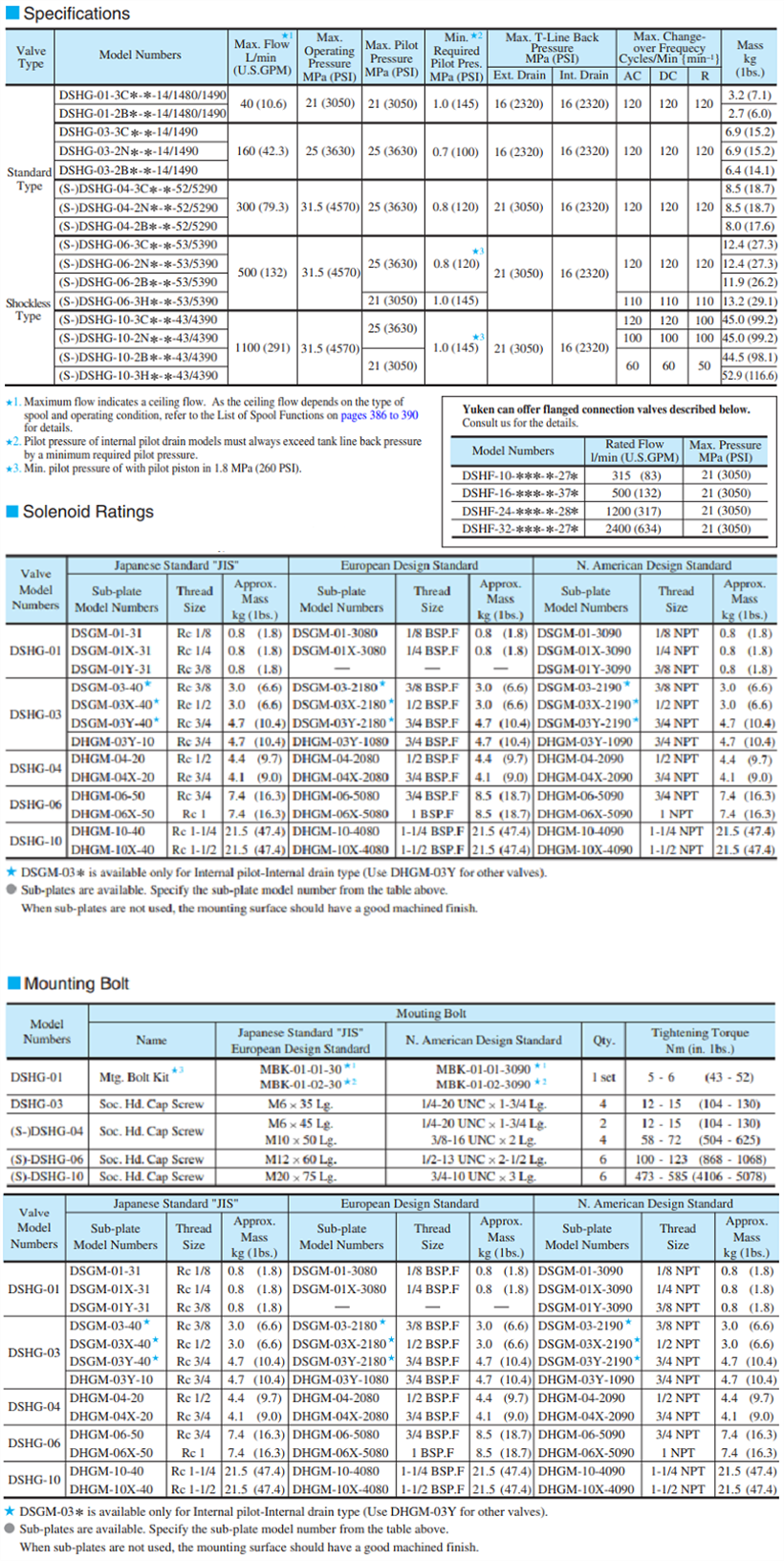

系列代號 | 通徑尺寸 | CETOP 標準 | 最大流量 | 最高工作壓力 | 適用系統 |
DSHG-01 | 6mm | - | 30L/min | 25MPa | 小型液壓系統 |
DSHG-03 | 10mm | D05 | 160L/min | 25MPa | 中小型液壓系統 |
DSHG-04 | 16mm (1/2") | D08 | 300L/min | 31.5MPa | 中小型液壓系統 |
DSHG-06 | 25mm (3/4") | D10 | 500L/min | 31.5MPa | 中大型液壓系統 |
DSHG-10 | 32mm (1 1/4") | D12 | 1100L/min | 31.5MPa | 大型液壓系統 |
字段 | 含義 | 可選參數 |
DSHG | 系列代號（電磁控制先導式換向閥） | - |
06 | 通徑規格 | 01/03/04/06/10 |
3C2 | 閥芯中位機能 | 3C2 (O 型)、3C4 (Y 型)、3C6 (H 型)、3C9 (M 型)、2B2 (U 型)、2D2 (P 型) 等 |
A240 | 電磁鐵規格 | A110/A220(AC)、A240/A12(DC)、B110/B220(AC)、B240/B12(DC) |
N1 | 控制方式 / 泄油方式 | N1 (內部泄油)、N2 (外部泄油)、T (彈簧復位)、W (電磁保持) |
50 | 安裝方式 / 油口形式 | 50 (標準安裝)、51 (特殊安裝)、A (NG 標準油口)、C (SAE 法蘭接口) |
D/F | 附加功能（可選） | D (帶位移傳感器)、F (耐腐蝕涂層) |
- DSHG-04-3C2-A240-N1-50 - 04 通徑，O 型中位，DC24V 電磁鐵，內部泄油，標準安裝
- DSHG-06-3C4-T-A240-N1-51 - 06 通徑，Y 型中位，彈簧復位，DC24V，內部泄油，特殊安裝
- DSHG-10-3C6-B220-N2-50 - 10 通徑，H 型中位，AC220V 電磁鐵，外部泄油，標準安裝
- DSHG-03-2B2-A12-N1-50 - 03 通徑，U 型中位，DC12V 電磁鐵，內部泄油，標準安裝
- DSHG-06-3C9-A240-N1-50-D - 06 通徑，M 型中位，DC24V，帶位移傳感器
- 高壓大流量：最高壓力達 31.5MPa，最大流量 1100L/min
- 低壓降設計：提高系統能效，減少能量損失
- 多種控制組合：可靈活選擇控制方式和泄油方式
- 響應迅速：主閥芯為滑閥結構，密封性能好
- 應用廣泛：適用于機床、注塑機、工程機械、冶金設備等
- 根據系統流量和壓力選擇合適通徑系列
- 中位機能選擇需匹配系統保壓、卸荷和換向要求
- 電磁鐵規格需與控制系統電源匹配
- 泄油方式選擇：內部泄油結構緊湊，外部泄油適用于高壓或需精確控制的場合
- 安裝方式需與液壓系統管路布局匹配
具體細節請以 YUKEN 官方樣本和技術手冊為準。
相關新聞
伊頓威格士柱塞泵的型號有哪些，VICKERS液壓油泵
2026-03-02 11:47:51
伊頓威格士柱塞泵的型號眾多，以下是一些常見的型號及其系列： 一、威格士柱塞泵PVXS系列 PVXS系列是伊頓威格士的一種變量柱塞泵，具有高性能和可靠性。常見型號包括： PVXS-066-M-R-DF-0...

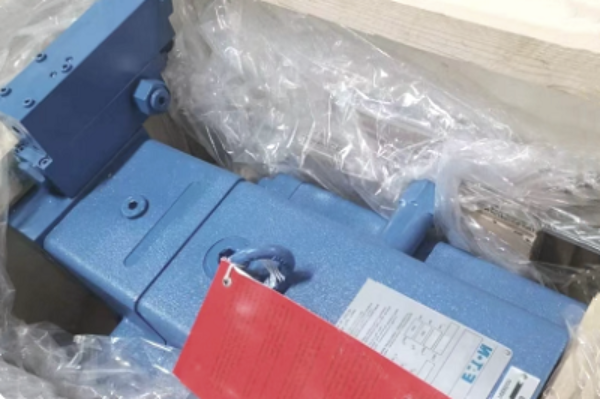

威格士柱塞泵PVH系列中PVH074、PVH098、PVH131這幾個型號的差別
