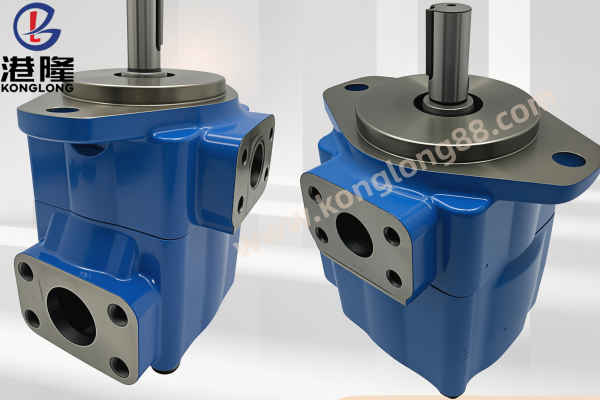

威格士 V10 / V20 小型平衡式定量葉片泵規格說明書
> 說明：原伊頓威格士現已歸屬丹佛斯Danfoss；V10/V20屬于低壓/中壓小型定量葉片泵，分為單泵V10、V20；雙聯泵V2010（V20+V10）、V2020（V20+V20）；常規標準版最高連續172bar；后綴H型（V10H/V20H）連續壓力提升至205bar（3000psi）。
 一、結構特點
1. 12葉片、徑向壓力平衡結構，液壓徑向力抵消，軸承負載小、壽命長、噪音低；
2. 進出油口可90°增量旋轉調整，安裝布置靈活；
3. 可選用流量控制閥蓋板、優先閥蓋板（型號VC10/VC20）；
4. 轉向可通過內部零件調換實現順時針/逆時針；
5. 適用于石油基液壓油、水乙二醇、磷酸酯難燃液；
6. 緊湊體積，廣泛用作輔助泵、轉向泵、潤滑泵、小型設備主泵、先導泵。
 二、基礎性能總參數（標準型，非H高壓版）

項目	V10 單泵	V20 單泵
排量范圍	3.3～22.8 cm3/r（0.20～1.39 in3/r）	19.5～42.4 cm3/r（1.19～2.59 in3/r）
型號排量代碼	1、2、3、4、5、6、7	6、7、8、9、10、11、12、13
連續工作壓力	172 bar（2500 psi）	172 bar（2500 psi）
峰值短時壓力	190 bar（2750 psi）	190 bar（2750 psi）
最高允許轉速	4800 rpm	3000 rpm
推薦工業常用轉速	1200～2500 rpm	1200～2200 rpm
最低穩定轉速	約 600 rpm（視負載）	約 600 rpm
重量	4.5～6.8 kg	7.3～8.2 kg

> ? V10H / V20H 高壓強化版本：
> 連續壓力 205 bar(3000psi)，峰值228bar(3300psi)，外形尺寸不變。
 三、雙聯泵組合規格
1. V2010：前泵V20（6~13）+后泵V10（1~7），兩路獨立出油；
2. V2020：前泵V20（6~13）+后泵V20（6~11）；
雙聯共用一根輸入軸，單殼體節省安裝空間，適合雙回路液壓系統。
 四、完整型號編碼釋義（標準格式示例）
V10-1P7P-1C20R
V20-1P13P-1C20L

字段	含義說明
V10 / V20	泵系列；V10H/V20H = 高壓加強型
1	軸型： 1 = 平鍵直軸；11 = 花鍵軸；38=3/4" 11 齒花鍵
P/S/B	油口連接形式 P=NPT 螺紋；S=SAE 直螺紋；B = 英制 G 螺紋
7 /13	排量代碼（關鍵）
P/S/B	出油口規格
1	安裝法蘭代碼（2 法蘭標準安裝）
C	油口方位（A/B/C/D 四種 90° 方位）
20	設計版本號
R / L	旋轉方向（軸端視角） R = 順時針 CW；L = 逆時針 CCW

威格士葉片泵V10排量對照表（排量代碼→cc/r）

代碼	1	2	3	4	5	6	7
cc/r	3.3	6.5	9.8	13.1	16.4	19.6	22.8

威格士葉片泵V20排量對照表

代碼	6	7	8	9	10	11	12	13
cc/r	19.5	22.7	26.0	29.3	32.5	35.8	39.1	42.4

 五、介質與工作溫度要求
1. 推薦液壓油：ISO VG32 / VG46 抗磨液壓油
2. 運動粘度：16～43 mm2/s 最佳；允許 10～100 mm2/s
3. 油溫：常規 -20℃～+82℃；低溫啟動粘度不宜＞860mm2/s
4. 油液清潔度：建議 NAS 8級或更高，必須配置吸油過濾器+壓力管路濾油器
5. 吸油真空度：≤0.067bar（200mmHg），過高轉速必須加大吸油管徑
 六、典型應用場景
- 工程機械、卡車液壓轉向助力泵（V10/V20最經典用途）
- 注塑機、機床潤滑泵、夾緊輔助泵
- 物料搬運設備、小型自動化設備低壓動力源
- 農業機械、環衛車輛液壓系統
- 液壓站低壓供油、先導油源
 七、注意區分易混淆型號
1. V10/V20 ≠ 20V/25V：20V/25V屬于大殼體子母葉片泵，尺寸、安裝法蘭完全不能互換；
2. 標準版 vs H高壓版：殼體外觀接近，內部定子、葉片材質不同，不能長期高壓混用；
3. 雙聯泵V2010、V2020不能單獨拆分當單泵維修替換；
4. 轉向泵很多定制密封、特殊蓋板，訂貨務必完整型號+旋轉方向。
