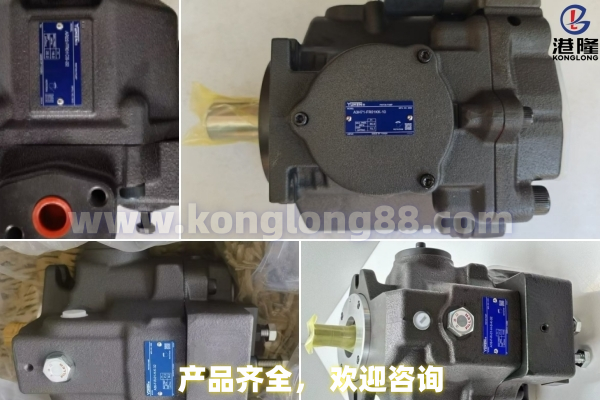

油研A3H/A3HG/A7H系列高壓變量柱塞泵
核心速覽：
- A3H系列：基礎款工業高壓變量柱塞泵，排量16.3~180.7 cm3/rev，最高壓力35MPa，適配重型工業系統
- A3HG系列：A3H的國際標準升級版，支持貫穿驅動，適配行走機械與工業設備
- A7H系列：超大排量款，排量180~270 cm3/rev，最高壓力35MPa，專為大型工程機械設計
 一、A3H系列：工業高壓主力
 1. 核心參數
| 參數項 | 規格詳情 |
| :--- | :--- |
| 排量范圍 | 16.3~180.7 cm3/rev（7種規格：A3H16/A3H22/A3H37/A3H56/A3H71/A3H100/A3H145/A3H180） |
| 額定壓力 | 31.5MPa，最高壓力35MPa，短時可達40MPa |
| 轉速范圍 | 600~1800 rpm |
| 容積效率 | 高壓下仍保持高效率，可達95%以上 |
| 安裝方式 | 法蘭安裝(F)、腳座安裝(L) |
| 旋轉方向 | 順時針(R)、逆時針(L)（從軸端看） |
 2. 核心特點
- 結構緊湊：高功率密度設計，體積小重量輕，節省安裝空間
- 高效低噪：優化流道設計，降低壓力損失與噪音
- 多種控制：壓力補償(01)、恒功率/扭矩(09)、負載敏感、比例控制等
- 高可靠性：采用耐磨材料與先進加工工藝，延長使用壽命
 3. 典型應用
- 注塑機、壓鑄機等塑料機械
- 液壓機、折彎機等重型機床
- 冶金設備、船舶甲板機械
- 大型工業自動化生產線
 二、A3HG系列：國際標準與貫穿驅動版
 1. 核心參數
- 排量范圍與壓力等級同A3H系列（16.3~180.7 cm3/rev，最高35MPa）
- 額外支持貫穿驅動(thru-drive)功能，可在泵后端安裝輔助泵
- 符合ISO和SAE國際標準，適配全球主流液壓系統
 2. 核心特點
- 繼承A3H系列所有優點，增強了抗沖擊能力和耐污染性
- 貫穿驅動設計提高系統集成度，降低安裝成本
- 更適合嚴苛工況下的連續運行，如行走機械和移動設備
 3. 典型應用
- 超大型挖掘機、礦用裝載機
- 高空作業平臺、起重機等工程機械
- 需多泵協同工作的復雜液壓系統
 三、A7H系列：超大排量高壓旗艦
 1. 核心參數
| 參數項 | 規格詳情 |
| :--- | :--- |
| 排量范圍 | 180~270 cm3/rev（A7H180/A7H270兩種規格） |
| 額定壓力 | 31.5MPa，最高壓力35MPa，短時可達40MPa |
| 轉速范圍 | 600~1500 rpm |
| 控制方式 | 恒功率+負載敏感，適配行走機械需求 |
 2. 核心特點
- 超大排量：滿足大型設備高流量需求，單泵即可驅動重載系統
- 高壓穩定：在35MPa高壓下仍保持穩定性能和高效率
- 專為移動設備優化：抗震性強，適應惡劣工況
 3. 典型應用
- 礦用挖掘機、重型裝載機等大型工程機械
- 港口機械、大型農業機械
- 重型車輛液壓系統
 四、型號命名規則（以A3H100-FR09KK-10為例）
| 代碼段 | 含義 | 可選參數 |
| :--- | :--- | :--- |
| A3H/A3HG/A7H | 系列代號 | A3H(基礎工業)、A3HG(國際標準)、A7H(超大排量) |
| 100 | 排量代號 | 16(16.3)、37(37.1)、56(56.2)、71(71.0)、100(100.5)、145(145.2)、180(180.7)、270(270.0) |
| F | 安裝方式 | F=法蘭安裝，L=腳座安裝 |
| R | 旋轉方向 | R=順時針，L=逆時針（從軸端看） |
| 09 | 控制方式 | 01=壓力補償，09=恒功率/扭矩，05=負載敏感等 |
| KK | 軸伸/法蘭/油口規格 | K=鍵槽軸(44.45mm)，44=SAE法蘭等 |
| 10 | 標準代號 | 標準配置標識 |
 五、控制方式與應用場景對比
| 控制方式 | 特點 | 適用場景 |
| :--- | :--- | :--- |
| 壓力補償(01) | 壓力穩定，流量隨負載變化 | 液壓機、注塑機等需要穩定壓力的設備 |
| 恒功率/扭矩(09) | 功率恒定，壓力與流量成反比 | 行走機械、起重機等需要節能的設備 |
| 負載敏感 | 流量與負載匹配，高效節能 | 挖掘機、裝載機等行走機械 |
| 比例控制 | 遠程精確控制流量和壓力 | 自動化生產線、精密機床 |
 六、維護要點
1. 油液清潔度：必須使用NAS 1638 Class 7或更高等級的液壓油，定期更換濾芯
2. 油溫控制：工作油溫應保持在30~60°C，最高不超過70°C
3. 定期檢查：
   - 初次運行500小時更換液壓油和濾芯
   - 正常運行后每2000小時更換一次
   - 定期檢查泄漏、噪音和振動情況
4. 啟動前準備：
   - 確保油位正常
   - 點動啟動，排盡空氣
   - 空載運行5~10分鐘后再加載
 總結
        YUKEN油研A3H/A3HG/A7H系列柱塞泵覆蓋了從16.3~270 cm3/rev的排量范圍，最高工作壓力達35MPa，通過多種控制方式和安裝選項，滿足工業和行走機械領域的高壓大流量需求。A3H系列適合標準工業應用，A3HG系列適合需要貫穿驅動和國際標準的場景，A7H系列則專為大型工程機械設計，是高壓液壓系統的可靠選擇。
