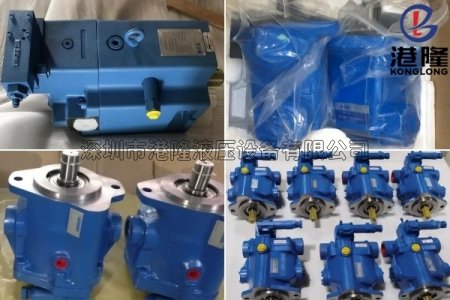

Vickers威格士（現丹佛斯旗下品牌）的PVH/PVM/PVB/PVQ系列是工業液壓系統中廣泛應用的**直軸式軸向柱塞變量泵**，通過改變斜盤角度調節排量，實現對液壓系統壓力、流量的精確控制。四個系列各有定位，覆蓋從**低壓小流量**到**高壓大流量**的全范圍工業應用場景。
一、系列總覽與核心定位
| 系列 | 核心定位 | 額定壓力 | 排量范圍 | 典型應用 |
|-----|---------|---------|---------|---------|
| **PVH** | 高壓大流量工業/移動應用 | 250 bar (3625 psi)，峰值350 bar | 57.4-141 cm3/rev | 工程機械、冶金、礦山、大型注塑機 |
| **PVM/PVMX** | 中高壓緊湊型工業應用 | 315 bar (4568 psi)，峰值350 bar | 18-141 cm3/rev (PVM)<br>28-141 cm3/rev (PVMX) | 精密機床、小型壓力機、包裝機械 |
| **PVQ** | 低噪音中壓工業應用 | 210 bar (3000 psi)，峰值280 bar | 10.5-45 cm3/rev | 注塑機、造紙機械、食品加工設備 |
| **PVB** | 經濟型中低壓工業應用 | 210 bar (3000 psi)，峰值280 bar | 10.55-94.5 cm3/rev | 中小型液壓系統、農業機械、通用工業 |
二、各系列詳細解析
 （一）威格士柱塞泵PVH系列：高壓大流量旗艦系列
# 1. 基本概述
PVH系列是威格士高壓軸向柱塞泵的旗艦產品，采用**直軸式設計**，具有**功率密度大、噪音低、可靠性高**的特點。專為**250 bar**連續運行工況設計，適用于需要大流量輸出的重型工業和移動設備。
# 2. 型號編碼系統（以PVH98QIC-RF-1S-10-C25-31為例）
| 編碼段 | 含義 | 可選值 |
|-------|-----|-------|
| PVH98 | 基本型號+排量 | PVH57/PVH63/PVH74/PVH81/PVH98/PVH106/PVH131/PVH141 |
| QIC | 控制類型 | QIC=壓力/流量補償控制，QIF=負載傳感控制，QIH=遠程壓力控制 |
| RF | 安裝/軸端配置 | R=右側油口，L=左側油口；F=法蘭安裝，S=花鍵軸 |
| 1S | 通軸驅動 | 1S=單泵無通軸，2S=帶SAE A通軸驅動 |
| 10 | 密封類型 | 10=丁腈橡膠(NBR)，20=氟橡膠(FKM) |
| C25 | 壓力等級 | C25=250 bar連續壓力，C31=315 bar連續壓力 |
| 31 | 附件配置 | 31=標準配置，30=特殊配置 |
# 3. 關鍵性能參數
| 型號 | 排量(cm3/rev) | 最大轉速(rpm) | 連續壓力(bar) | 峰值壓力(bar) | 最大流量(lpm) | 重量(kg) |
|-----|-------------|-------------|-------------|-------------|-------------|---------|
| PVH57 | 57.4 | 3000 | 250 | 350 | 134 | 38 |
| PVH74 | 74.0 | 2750 | 250 | 350 | 156 | 42 |
| PVH98 | 98.1 | 2600 | 250 | 350 | 202 | 48 |
| PVH131 | 131.0 | 2500 | 250 | 350 | 249 | 55 |
# 4. 核心特點與應用
- **結構優勢**：高剛性驅動軸+重載軸承，確保長壽命運行
- **控制靈活**：支持壓力補償、負載傳感、遠程控制等多種控制方式
- **噪音優化**：專利配流盤設計，降低壓力脈動和噪音
- **典型應用**：大型挖掘機、起重機、鋼鐵廠軋機、礦山設備
 （二）威格士柱塞泵PVM/PVMX系列：中高壓緊湊型系列
# 1. 基本概述
PVM系列是**緊湊型中高壓變量泵**，PVMX是其升級版本，優化了軸承和軸設計，適用于**高負荷工業工況**。具有**響應快、控制精度高**的特點，特別適合需要頻繁啟停和動態控制的應用。
# 2. 型號編碼（以PVM057ER09GS02AAA280000002001AB010A為例）
| 編碼段 | 含義 | 說明 |
|-------|-----|-----|
| PVM057 | 基本型號+排量 | PVM018/PVM020/PVM045/PVM057/PVM063/PVM074/PVM098/PVM106/PVM131/PVM141 |
| E | 控制類型 | E=壓力補償，L=負載傳感，H=遠程壓力，Q=壓力/流量補償 |
| R09 | 安裝配置 | R=右側油口，09=SAE C法蘭安裝 |
| GS | 軸端類型 | GS=花鍵軸，GF=平鍵軸 |
| 02 | 密封材料 | 02=丁腈橡膠，06=氟橡膠 |
| AAA | 控制選項 | 補償器類型、調節范圍等 |
# 3. 關鍵性能參數
| 型號 | 排量(cm3/rev) | 連續壓力(bar) | 峰值壓力(bar) | 最大轉速(rpm) | 重量(kg) |
|-----|-------------|-------------|-------------|-------------|---------|
| PVM057 | 57.4 | 315 | 350 | 2500 | 28 |
| PVM063 | 63.1 | 315 | 350 | 2500 | 29 |
| PVM098 | 98.1 | 2600 | 315 | 350 | 38 |
| PVM141 | 141.0 | 2200 | 315 | 350 | 45 |
# 4. 核心特點與應用
- **升級特性**：PVMX系列采用高負荷軸承和剛性驅動軸，延長使用壽命
- **動態響應**：響應時間≤50ms，適合精密定位控制
- **兼容性**：支持變頻驅動，適配現代節能液壓系統
- **典型應用**：精密熱處理機床、小型注塑機、高速雕銑機、伺服液壓系統
 （三）Vickers柱塞泵PVQ系列：低噪音精密控制系列
# 1. 基本概述
PVQ系列是威格士**低噪音軸向柱塞泵**的代表，采用**專利配流盤設計**，噪音水平接近或低于驅動電機。專為**對噪音敏感的工業環境**設計，同時保持高控制精度和可靠性。
# 2. 型號編碼（以PVQ20-B2R-SS10-C25V-31為例）
| 編碼段 | 含義 | 可選值 |
|-------|-----|-------|
| PVQ20 | 基本型號+排量 | PVQ10/PVQ13/PVQ15/PVQ20/PVQ25/PVQ29/PVQ32/PVQ40/PVQ45 |
| B2R | 控制類型 | B=壓力補償，L=負載傳感，Q=壓力/流量補償，R=遠程控制 |
| SS10 | 安裝/密封配置 | S=花鍵軸，S10=丁腈橡膠密封 |
| C25V | 壓力等級 | C25=210 bar，V=標準配置 |
| 31 | 附件選項 | 31=標準附件，30=無附件 |
# 3. 關鍵性能參數
| 型號 | 排量(cm3/rev) | 額定轉速(rpm) | 連續壓力(bar) | 峰值壓力(bar) | 額定流量(lpm) | 重量(kg) |
|-----|-------------|-------------|-------------|-------------|-------------|---------|
| PVQ10 | 10.5 | 1800 | 210 | 280 | 18.9 | 7.2 |
| PVQ20 | 21.1 | 1800 | 210 | 280 | 38.0 | 14.0 |
| PVQ32 | 32.9 | 1800 | 210 | 280 | 59.2 | 22.0 |
| PVQ45 | 45.0 | 1800 | 210 | 280 | 81.0 | 28.0 |
# 4. 核心特點與應用
- **低噪音技術**：專利時序設計降低壓力脈動和系統噪音，典型噪音值<75dB(A)
- **控制精度**：流量控制精度±1%，壓力控制精度±2%，適合精密液壓系統
- **安裝靈活**：支持多種安裝方式和油口配置，適配狹小空間
- **典型應用**：注塑機、造紙機械、食品包裝設備、醫療設備、半導體制造設備
 （四）Vickers柱塞泵PVB系列：經濟型通用系列
# 1. 基本概述
PVB系列是威格士**性價比高的中低壓軸向柱塞泵**，設計簡潔、維護方便，適合**中小型液壓系統**。提供多種控制選項，滿足通用工業的多樣化需求。
# 2. 型號編碼（以PVB20-FRS-31-CVP-12為例）
| 編碼段 | 含義 | 說明 |
|-------|-----|-----|
| PVB20 | 基本型號+排量 | PVB5/PVB6/PVB10/PVB15/PVB20/PVB29/PVB45/PVB90 |
| F | 安裝方式 | F=法蘭安裝，無=F=腳架安裝 |
| RS | 軸端/油口 | R=右側油口，S=花鍵軸 |
| 31 | 控制類型 | 31=壓力補償，30=負載傳感，20=遠程控制 |
| CVP | 調節方式 | C=壓力調節，V=流量調節，P=比例控制 |
| 12 | 密封類型 | 12=丁腈橡膠，16=氟橡膠 |
# 3. 關鍵性能參數
| 型號 | 排量(cm3/rev) | 最大轉速(rpm) | 連續壓力(bar) | 峰值壓力(bar) | 最大流量(lpm) | 重量(kg) |
|-----|-------------|-------------|-------------|-------------|-------------|---------|
| PVB5 | 10.55 | 3600 | 210 | 280 | 38.0 | 8.0 |
| PVB20 | 21.1 | 2800 | 210 | 280 | 59.0 | 16.0 |
| PVB45 | 45.0 | 2200 | 210 | 280 | 99.0 | 28.0 |
| PVB90 | 94.5 | 1800 | 210 | 280 | 170.0 | 45.0 |
# 4. 核心特點與應用
- **結構簡單**：模塊化設計，零部件通用性強，維護成本低
- **適配性廣**：可與多種液壓油兼容，包括礦物油、合成油和難燃液壓油
- **性價比高**：價格適中，適合預算有限的中小型設備
- **典型應用**：農業機械、小型工程機械、木工機械、液壓試驗臺、通用工業設備
三、控制方式詳解
四個系列均提供多種控制選項，滿足不同系統需求：
| 控制類型 | 工作原理 | 適用場景 |
|---------|---------|---------|
| **壓力補償控制** | 設定最大工作壓力，壓力達到設定值時自動減載 | 恒定壓力系統、壓力保護系統 |
| **流量補償控制** | 設定最大流量，保持流量穩定，不受負載變化影響 | 速度控制、同步運動系統 |
| **壓力/流量補償控制** | 同時控制壓力和流量，優先滿足流量需求，壓力超限保護 | 大多數工業液壓系統 |
| **負載傳感控制** | 根據負載需求調節壓力和流量，節能效果顯著 | 多執行器系統、變負載工況 |
| **遠程控制** | 通過外部信號(電流/電壓)調節壓力/流量，實現閉環控制 | 自動化生產線、精密控制系統 |
| **比例控制** | 采用比例電磁鐵，實現壓力/流量的無級調節 | 高精度伺服液壓系統 |
四、結構共性與差異
 1. 共性結構
- **直軸式設計**：柱塞平行于驅動軸，結構緊湊，傳動效率高
- **斜盤變量機構**：通過改變斜盤角度調節排量，響應迅速
- **配流盤設計**：采用高性能配流盤，減少泄漏，提高容積效率(94%-96%)
- **集成控制模塊**：控制元件與泵體集成，簡化系統設計
 2. 系列差異
| 結構特點 | PVH | PVM/PVMX | PVQ | PVB |
|---------|-----|---------|-----|-----|
| 軸承系統 | 重載軸承，適合高負荷 | 高剛性軸承，優化動態性能 | 標準軸承，低噪音設計 | 經濟型軸承，維護簡便 |
| 密封系統 | 多重密封，適應高壓 | 強化密封，抗污染能力強 | 低摩擦密封，降低能耗 | 標準密封，成本優化 |
| 噪音控制 | 優化設計，噪音<80dB | 特殊配流盤，噪音<78dB | 專利技術，噪音<75dB | 基礎設計，噪音<82dB |
| 材料選擇 | 高強度合金，耐用性強 | 特種鋼材，抗疲勞性能好 | 輕質合金，降低重量 | 普通鋼材，成本經濟 |
五、選型指南
1. **壓力需求**：高壓(>250 bar)選PVH/PVM，中壓(210-250 bar)選PVQ，低壓(<210 bar)選PVB
2. **流量需求**：大流量(>100 lpm)選PVH/PVM，中小流量(<100 lpm)選PVQ/PVB
3. **噪音要求**：對噪音敏感環境優先選PVQ系列
4. **控制精度**：精密控制選PVM/PVQ，通用控制選PVH/PVB
5. **預算考量**：經濟型應用選PVB，高性能應用選PVH/PVM
六、維護要點
1. **油液清潔度**：保持NAS 1638 6級以上，定期更換濾芯
2. **油溫控制**：工作溫度保持在30-60°C，最高不超過82°C
3. **油液選擇**：推薦使用32-68 cSt粘度的礦物油，根據工況選擇合適油液
4. **定期檢查**：每2000小時檢查一次密封件、軸承和控制模塊
5. **維護周期**：每5000小時進行全面維護，更換易損件
總結

Vickers威格士PVH/PVM/PVB/PVQ系列軸向柱塞變量泵覆蓋了工業液壓系統的全范圍需求，從經濟型的PVB系列到高性能的PVH/PVM系列，從低噪音的PVQ系列到精密控制的PVMX系列，為用戶提供了豐富的選擇。通過合理選型和正確維護，這些泵能夠在各種工業應用中實現高效、可靠、節能的液壓動力輸出。
