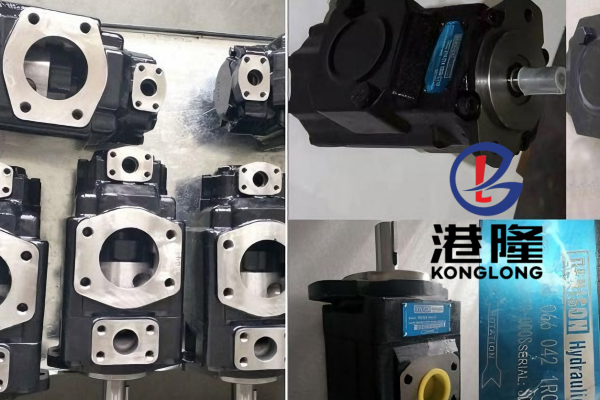

派克丹尼遜PV系列軸向柱塞式變量液壓泵
 一、產品概述
Parker Denison PV系列是開式回路專用軸向柱塞式變量液壓泵，以壓力補償(恒壓)變量為基本控制功能，采用9柱塞斜盤式設計，具有低流量脈動、高效率和低噪音特性。該系列泵結構堅固，經過有限元分析優化，適用于高壓和有變量要求的工業及移動液壓領域，可提供可靠的液壓動力，提高機器運行效率并減少維修工作量。
PV系列包括標準PV型號和帶后驅動及側面油口配置的PVT派生系列，還可與其他泵組合成PV/GP或PV/PV雙聯泵，滿足多樣化系統需求。
 二、核心特點
| 特點 | 詳細說明 |
|------|----------|
| 高壓能力 | 額定壓力最高達350 bar (5000 psi)，尖峰壓力420 bar (6000 psi)，部分型號連續額定壓力240-280 bar |
| 低噪音設計 | 9柱塞設計+預壓縮容積技術，優化配流盤，噪音等級<75 dB(A)，堅固的FEM優化泵體結構進一步降低噪聲 |
| 高效率表現 | 額定工況下容積效率≥95%，機械效率高，能耗低 |
| 多種控制方式 | 提供壓力補償、帶遙控口壓力補償、負載傳感、扭矩限定(恒功率)等多種變量控制選項 |
| 通軸傳動能力 | 支持100%標稱扭矩的通軸傳動，可串聯其他泵或液壓馬達，節省安裝空間 |
| 高互換性 | 符合SAE和VDMA-24560標準，支持公制/SAE 4孔法蘭，可方便替代其他常用液壓泵 |
| 靈活安裝 | 可在任何安裝姿態下工作，標準花鍵和平鍵兩種軸伸可選 |
| 快速響應 | 變量響應時間短，回至零排量約50 ms，變量至全排量約120 ms |
 三、技術參數
 1. 基本參數

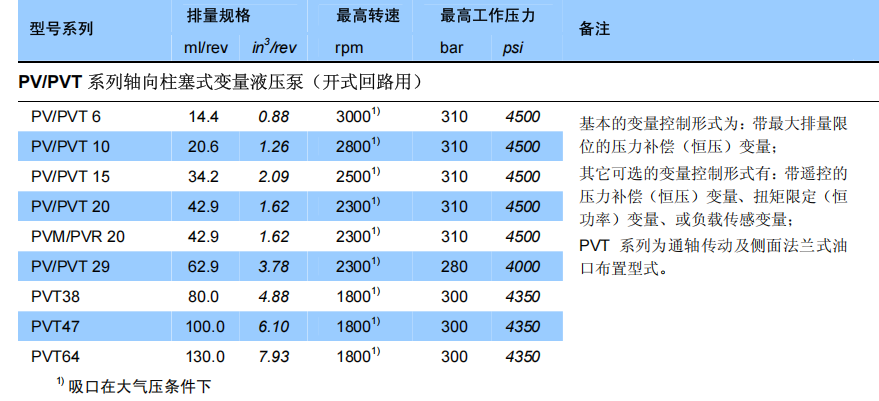

| 參數 | 范圍 | 備注 |
|------|------|------|
| 排量范圍 | PV系列：14.4-61.9 ml/rev<br>PVplus系列：16-270 ml/rev | PV6:14.4, PV10:20.6, PV15:34.2, PV20:42.9, PV29:61.9 ml/rev |
| 工作壓力 | 連續額定：207-350 bar<br>尖峰壓力：280-420 bar | PV29:207 bar(連續)/280 bar(尖峰)，PVT38/47/64:280 bar(連續)/300 bar(尖峰) |
| 轉速范圍 | 最低：300 rpm<br>最高：1800-3000 rpm | 隨型號不同，PVT64最高1800 rpm，PV6/PV10最高3000 rpm |
| 油液要求 | 粘度：10-1600 cSt<br>溫度：-20°C至82°C(殼體泄油口) | 推薦使用符合Denison規范HF-1/HF-0的石油基液壓液，粘度指數≥90 |
| 油液清潔度 | ISO 17/14(NAS 1638 8級) | 建議使用10μm過濾精度的濾器 |
| 殼體壓力 | 最高≤0.9 bar(15 psi) | 殼體泄油管道應部分高于油箱最高液面 |
 2. 控制方式參數
| 控制類型 | 特點 | 調節范圍 |
|----------|------|----------|
| C型壓力補償(恒壓) | 保持設定壓力，自動調節排量 | 補償壓力：9-276 bar(130-4000 psi) |
| F型帶遙控口壓力補償 | 可遠程控制設定壓力 | 同C型，增加遙控功能 |
| L型負載傳感 | 根據負載需求調節壓力和流量，節能 | 最低補償壓力：12-15 bar |
| J/K型扭矩限定(恒功率) | 限制輸出功率，防止過載 | 適應不同功率需求場景 |
 四、型號規格與命名規則
 1. 主要型號
標準PV系列：PV016, PV020, PV023, PV032, PV040, PV046, PV063, PV080, PV092, PV140, PV180, PV270等
PVT系列(帶后驅動)：PVT6, PVT10, PVT15, PVT20, PVT29, PVT38, PVT47, PVT64等
 2. 型號命名示例(PV092R1K1T1NMMC)
| 代碼段 | 含義 |
|--------|------|
| PV092 | 系列+排量(92 ml/rev) |
| R | 旋轉方向(順時針) |
| 1 | 控制類型(壓力補償) |
| K | 軸伸類型(花鍵) |
| 1 | 安裝法蘭類型 |
| T | 密封類型 |
| 1 | 油口類型 |
| NMMC | 其他配置選項 |
 五、典型應用領域
1.  工業領域：冶金(軋機、擠壓機、鋼包液壓)、礦山(盾構機、重型鉆機)、大型注塑機、壓鑄機、鍛造壓機、發電站設備
2.  移動機械：20-35噸挖掘機、旋挖鉆機主泵、建筑工程設備、物料搬運機械
3.  船舶領域：甲板機械、錨機、舵機(開式回路)
4.  其他：鐵路養護機械、石油化工設備、重型工業液壓系統
 六、安裝與維護要點
 1. 安裝要求
- 保證泵傳動軸與原動機驅動軸的同軸度，用百分表檢查，法蘭安裝時同心度偏差≤0.03 mm，花鍵安裝時≤0.06 mm
- 傳動軸勿承受側向負載，如不可避免需咨詢Denison技術支持
- 殼體泄油口應朝上，泄油管道在接入油箱前應有部分高于油箱最高液面
- 避免管道急劇彎曲，使用軟管連接或精確的剛性管道連接，減小連接應力
 2. 維護建議
- 定期更換液壓系統濾芯，保持油液清潔度符合ISO 17/14標準
- 檢查系統管件和螺釘固緊情況，防止泄漏
- 不可在壓力或轉速超出推薦范圍的狀態下工作
- 冷啟動時應低壓、小流量工況，可能時低轉速啟動，此時最高粘度不超過1600 cSt
- 殼體泄油口處的油液溫度應不高于82°C(180°F)
 七、PVplus系列升級產品
PVplus系列是PV系列的升級版本，在原有基礎上進一步優化：
- 額定壓力提升至350 bar，尖峰壓力420 bar
- 更高的功率密度和轉換靈活性
- 集成預壓縮體積，流量脈動更低
- 更廣泛的應用適應性，滿足重載工業和船舶應用的苛刻要求
